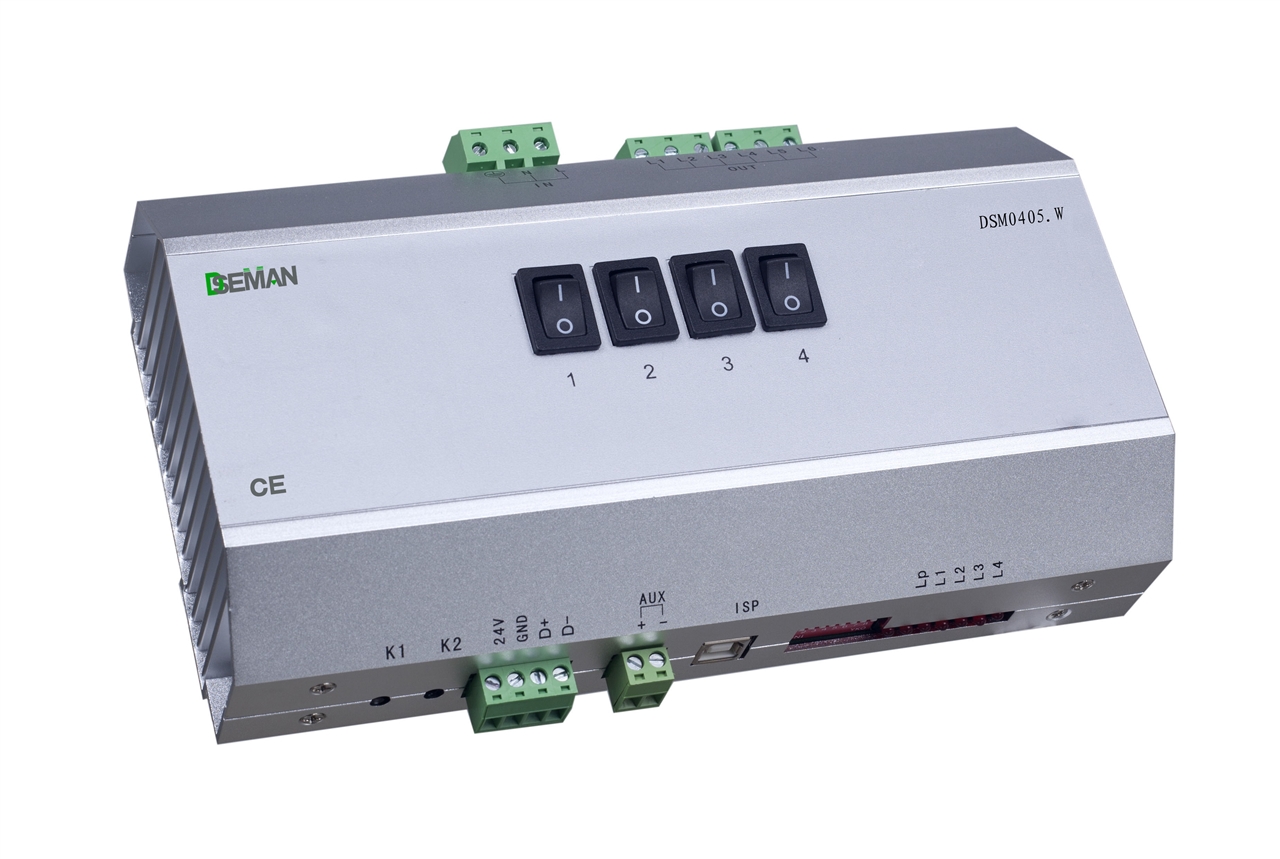

DSM0405.W为4回路、5A/回路窗帘控制模块，用于控制窗、门、通风机等。可根据系统场景要求控制门、窗等相应的开闭状态或者开度。模块面板上有模块运行指示灯和对应回路状态指示灯，通过按键可直接对每个回路进行控制。模块采用标准导轨安装，接线采用高可靠的插拔式接线端子，使得其非常易于工程安装与维护。结合本地旁路开关控制和回路状态指示灯，调试非常简单方便。
模块预留了一个紧急信号（例如消防）接口，这可以保证在紧急情况下对特殊照明设备的固定要求
主要功能及参数：
电源：DC24V，用于CPU工作电源及网络工作电源。
输出： 4回路5A继电器开关输出，可控制2个独立窗帘。软硬件正反转互锁。可控制窗帘停在任何位置。可设置正反转延时关闭时间。
控制接口：1×DSMENT总线，内置可编程逻辑控制器；1×AUX可编程干触点控制。
信息恢复：设备遇到异常更换后无需重新配置信息，直接替换，维护简单。设备重启可保持掉电前的状态。
状态显示：LED指示CPU、通信状态及每个回路工作状态
工作环境：环境温度0—55℃，相对湿度10%—90%(不结露)
安装方式：标准35mm导轨安装
负载兼容性：电动窗帘、投影幕布、升降机等需正反转控制的设备
尺寸：218×140×57（mm）
拨码开关：开关模块的8位拨码开关用于确定其在系统中的唯一地址。其中第8位备用，其值忽略不计。1～7位可表示的地址范围为0～127。若开关拨向上，则该位的位值有效，若开关拨向下（有数字一侧），则该位的位值为0。拨码开关各位拨向上时表示的值如下表：
|
位号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
位值 |
20=1 |
21=2 |
22=4 |
23=8 |
24=16 |
25=32 |
26=64 |
X |
注意事项：任何情况下切勿带电操作！
