智能控制面板DSM06KP.1
分类: 智能照明面板  发布时间: 2013-11-26 16:17

智能控制面板DSM06KP.1
产品简介:

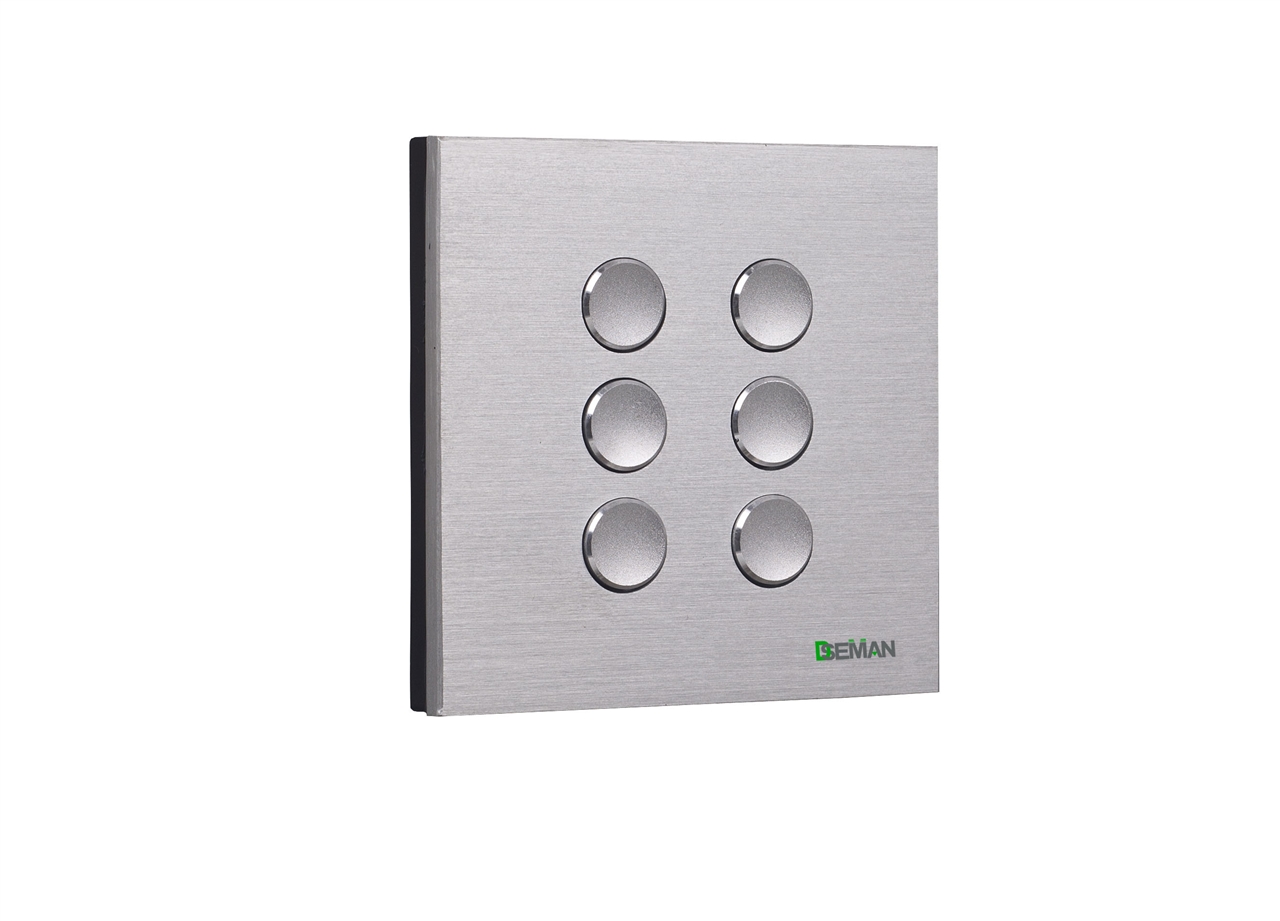

  DSM06KP为DSEMAN(德西曼)智能照明控制系统的按键面板。采用金属拉丝技术,超长按键寿命。时尚美观高档。面板的6个按键均可通过电脑编程实现不同的功能,如全开、全关、触发场景、调光等。面板的总线电源要由外部提供


产品特性:

外观精美、做工精细。

高可靠、寿命长。

上电自适应环境,保证按键的高可靠性。

面板颜色任意更换,满足用户的个性化需求。

每个按键都可以根据需求配置为相应的功能。

安装注意事项:

智能面板必须由合格的电工按规范安装。进行安装维护前,切记要关断电源。

智能面板要避免安装在高温、潮湿、多尘、易燃、易爆、强电磁干扰的环境。
安装:
   智能面板安装在标准的86开关预埋盒内。

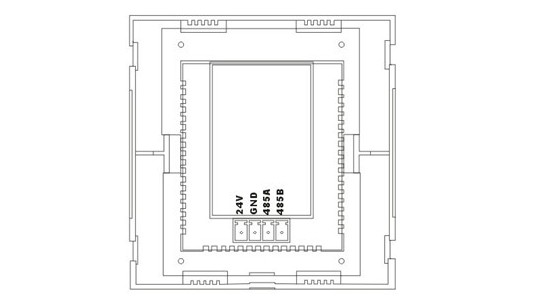

电气接线示意图:

主要功能及参数:

电源:DC24V,用于CPU工作电源及网络工作电源。
面板按键模式:单-开,单-关,单-/关,组合开,组合关,组合开/关,点动
面板控制类型:触发场景,调亮/暗回路,广播场景,广播回路,窗帘,使能/禁止定时器、感应器
状态指示:LED背光及蜂鸣器提示,工作及休眠时LED亮度均可调。
控制接口:1×DSMNET总线,内置可编程逻辑控制器。
射频遥控:选配功能,内置无线射频遥控功能,遥控距离30m
信息恢复:设备遇到异常更换后无需重新配置信息,直接替换,维护简单。
工作环境:环境温度0—55℃,相对湿度10%—90%(不结露)
安装方式:标准86盒安装
其它:面板颜色及丝印可按需定做。
尺寸:86×86×34mm
拨码开关:开关模块的8位拨码开关用于确定其在系统中的唯一地址。其中第8位备用,其值忽略不计。17位可表示的地址范围为0127。若开关拨向上,则该位的位值有效,若开关拨向下(有数字一侧),则该位的位值为0。拨码开关各位拨向上时表示的值如下表:

位号

1

2

3

4

5

6

7

8

位值

20=1

21=2

22=4

23=8

24=16

25=32

26=64

X

例:某拨码开关135位拨向上,其余均拨向下,则135位有效,查表可知其表示的地址值为141621号。

注意事项:任何情况下切勿带电操作!
